大功率才是王道，評Pass Labs柏斯X600.5單聲道后級功放

在 Hi-End音響界，美國 Pass Labs柏斯的威名早已如雷貫耳，發燒群中無人不識。雖然論價錢，比 Pass Labs更貴的比比皆是；論外形，比 Pass Labs更華麗、更惹眼的也不在少數；但如果論及線路設計的技術性、工作穩定性和音效全面性，Pass Labs有絕對的實力名列前幾名。Pass Labs能有現在的成就當然不是偶然，創始人 Nelson Pass對線路設計能力的掌控和創造力無疑是其中的關鍵。但其實 Nelson Pass并不是一個喜歡炫耀高深技術的人，他經常會將自己開發的線路公諸于眾，他不怕自己的勞動成果被模仿，甚至鼓勵有能力的發燒友 DIY制造，Nelson Pass更以相互探討研究為樂，在眾多著名設計師中，Nelson Pass的無私分享精神顯得獨樹一幟。

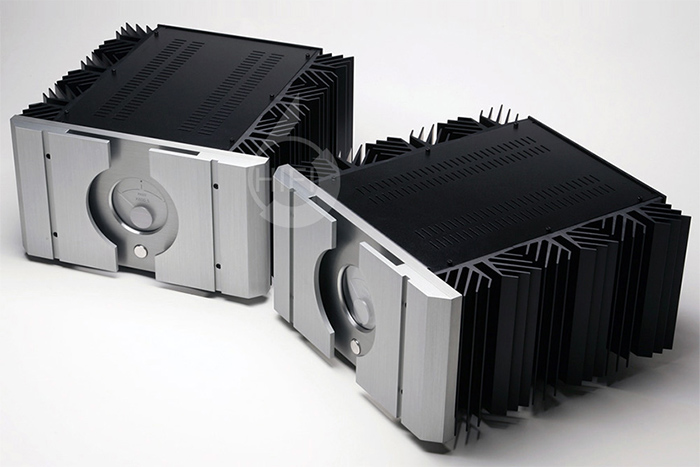

這組經過黑色陽極氧化工藝處理的鋁制散熱器，可將功率放大晶體管工作時產生的熱量及時適量地散發出去，保持晶體管的熱平衡，確保晶體管在設計溫度下以非常穩定的狀態工作

在 1991年創立 Pass Labs以前，Nelson Pass已經是 Hi-End界頂級設計師，他在就讀美國加州大學主修物理時便已進入 ESS音響公司，參與了 Heil Air Motion Transducer海爾氣動式喇叭的開發。1974年大學畢業后，創立 Threshold公司，推出了世界首部動態甲類功放 800A，并在 1976年獲得美國專利。1977年 Nelson又設計出另一種電路，將深度負回輸盡量降低甚至取消，這就是著名的 Stasis局部負反饋線路，其后推出的產品均采用了這個線路。

1987年，Nelson Pass將公司賣給了Dynatech。1991年，他創立了 Pass Labs，并次年推出了第一部 Alph 0放大器，其功率輸出級采用了推挽設計，但 Nelson Pass卻稱之為單端放大器，因為他把純 A類單端放大器的設計原則完全貫徹在這部放大器中。所發表的 Opto-isolated Bias Circuit光學交連偏壓控制線路和 Active Low Frequencey Acoustics Resonance Suppressor有源低頻諧波抑制器等一系列技術和設計相繼取得了美國設計專利。1997年，Pass Labs推出了第一部 X1000后級功放，負載為 8Ω時輸出功率可達驚人的 1000W，所采用的多項技術中，最負盛名的就是 Super Symmetry Circuit超對稱線路。該線路由完全對稱的正相放大和倒相放大兩個部分組成，再以特殊的 Cross-coupleed Correction Circuit交叉補正線路連接起來，使兩部分電路的失真和噪音在輸出時互相抵消，總失真降低至僅為一般功放線路的1%，音質得到了大幅提升。

輸入級全新專利設計的差動式輸入級放大具有接近無限高的過載能力，從前端模擬信號輸入到后端驅動電流輸出的整個信號通道采用了直接耦合方式，具有非常寬闊的頻率響應

專利電路設計

上述的理念和設計，在 Pass Labs公司隨后推出的 XA系列功率放大器、X.5系列功率放大器、X系列前級放大器的各款機型中，都被使用并延續下去，包括了本文的主角 PASS X600.5單聲道后級放大器，它的地位在 X.5系列中次于旗艦的 PASS X1000.5而居高端主力之位。Nelson Pass先生認為應該盡量避免深度負反饋，只采用局部負反饋和盡可能簡單的線路設計是他努力的方向。專利的超對稱線路完全體現了A類單端和平衡放大的概念，充分發揮了共模抑制的能力。為此，Nelson Pass令超對稱平衡放大器中的兩組放大線路從零件到線路布局都達到精確配對，結果使噪音和失真大大降低。在這基礎上，超對稱線路在輸入級后面采用了特殊的交叉補正線路連接兩組放大器，進一步地使兩組放大器輸入部分的噪音和失真完全相同，緊接著的平衡放大線路便可順利地將這些噪音和失真抵消掉，使輸出信號的噪音和失真能進一步降低。

由于要滿足600W 大功率輸出，因此機內使用的MOSFET 金屬氧化物半導體場效應晶體管多達72 只，旗艦的X1000.5 也才80 只

低調的奢華

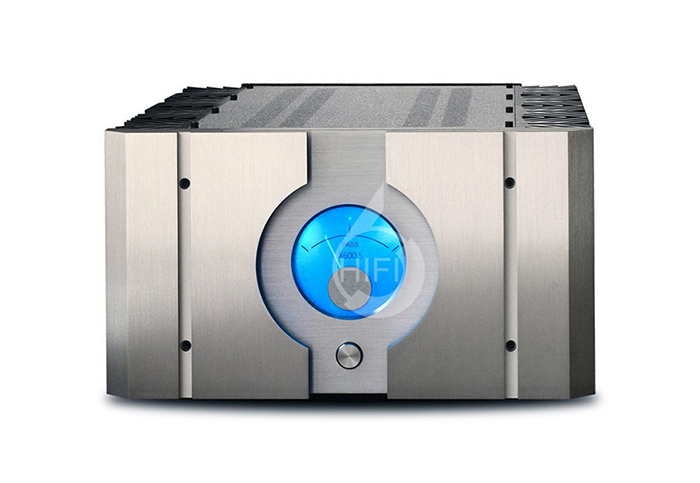

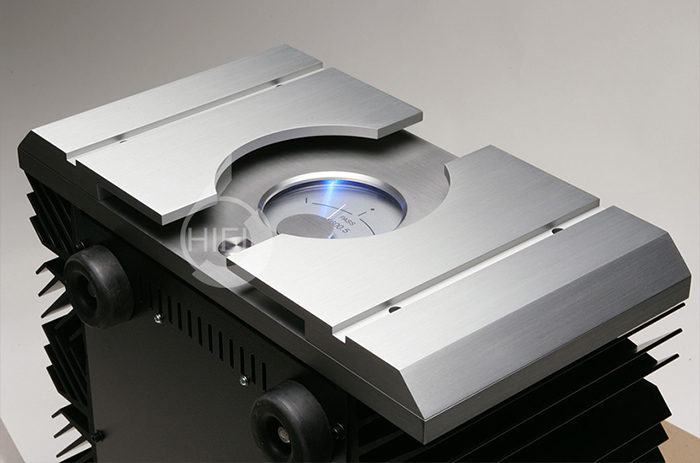

論外觀設計，Pass Labs向來崇尚簡約樸素，因此你從來不會在他們的器材上看到浮夸的線條、復雜的結構和眩目的色彩，他們早已建立起自己的品牌符號，以富有力量的硬朗線條來打造出堅實的厚重感。Pass Labs X600.5后級功放的前面板采用了復合結構，單從正面外表來看，X1000.5與同系列其他幾款型號一模一樣，正套面板設計由 19mm實芯鋁主基板和靠前的 25mm實芯鋁副面板組成。在主基板中央區域，上方是通電工作時泛出幽幽藍色光芒的圓形指針式電流偏壓表指示表，下方是電源主開關；前面 2塊面板內側以半圓形線條組合處理后，成為一個比指針式指示表面積稍大的圓形、用內六角螺桿固定在主基板上形成手挽的結構。這個復合型面板，而圓形湖水藍電流偏壓表無疑是面板上最大的亮點，而且已成為 Pass Labs新一代 XA.5系列和 X.5系列的標準形象，區別在于 X350.5是 350W×2的兩聲道機箱，X600.5是 600W單聲道，而X1000.5則是 1000W的加長版機箱。X600.5機箱的兩側是超大型散熱器，俯視可見具有復雜造形，因此帶來龐大外表面積，這組經過黑色陽極氧化工藝處理的鋁制散熱器，可將功率放大晶體管工作時產生的熱量及時適量地散發出去，保持晶體管的熱平衡，確保晶體管在設計溫度下以非常穩定的狀態工作。

6只巨型濾波電解電容采用夸張的金屬板連接電極，務求獲得最高速、最低損失的供電效率。全機對稱布局設計，中央是龐大的雙環形變壓器和6只巨型濾波電解電容，兩側是專利技術的全對稱全平衡放大電路

在負載為 8Ω時，Pass Labs X600.5的輸出功率高達600W。如此，電源供應自然是重中之重。打開機殼，PassLabs X600.5后級，可見 6只大形濾波電容下面隱藏了兩只由鎳鐵高導磁合金殼屏蔽的大型環形變壓器，功率容量遠超實際需要，更大容量的電容可儲存更多的電量以最大限度地減小電壓波動。而運用了 Soft Recovery（軟恢復）技術的整流電路，為功率放大電路部分輸出充沛而穩定的電流，極大地提高了背景的寧靜度和聲音的純凈度。

X600.5電路結構上，整機強調“簡潔至上”的線路布局風格，其全新設計的差動式輸入級放大具有接近無限高的過載能力。從前端模擬信號輸入到后端驅動電流輸出的整個信號通道采用了直接耦合方式，具有非常寬闊的頻率響應。X600.5采用全新改進的偏壓電路，抑制產生在輸出端的三類失真，同時可以在恒定電壓下將輸出級功率增加大約 20%。除了大部分供給推挽式 A類放大之外，仍有小部分供給小功率輸出下的單端 A類放大。功率放大電路繼續采用了 Super Symmetric Circuit超對稱線路設計，以音響性和音樂性更好、經過嚴格篩選配對而具有更好一致性的 MOSFET晶體管代替 J-FET晶體管，將失真控制在前所未有的極低水平。前端的差分放大電路工作在單端甲類狀態，后端的推挽放大電路工作在偏向甲類的高偏流甲乙類狀態，組合起來后可有效地提高了對音箱的實際控制力。由于要滿足 600W大功率輸出，因此機內使用的 MOSFET金屬氧化物半導體場效應晶體管多達 72只，想想旗艦的X1000.5也才 80只。多管輸出的好處顯而易見，目的是讓每只晶體管都工作在輕松的狀態下，打個比喻就如馬車由兩匹馬或十匹馬拉動一樣，你說同樣的負載條件下，走同樣的路的話，兩匹馬跑得輕松還是十匹馬跑得輕松呢。Pass Labs通過寬裕的供電系統加上多管并聯晶體管輸出級相結合，獲得極低的輸出失真和極高的驅動力、控制力。X600.5雖然具備 600W的輸出功率，但依然僅設置兩個增益級（X1000.5也一樣），并以精確的平衡線路，由正負半波對稱抵消失真與噪音，再配合極少的局部負反饋就能很好地抑制失真，而不需要像傳統線路要由大環路深度負反饋來達到降低失真的目標。在正常聆聽所需功率輸出的工作范圍內，X600.5的失真率僅有0.002%，以 600瓦的最大輸出工作時，失真率也只有1%。前端的差分放大電路工作在單端甲類狀態，后端的推挽放大電路工作在偏向甲類的高偏流甲乙類狀態，組合起來后可有效地提高了對音箱的實際控制力

驅動力極佳，稍懂電路原理的朋友或許都知道，功放電路要獲得大功率輸出其實并不困難，難就難在要嚴格篩選配對如此之多的功放晶體管，所耗的人力、時間絕對不是一般廠家能做到的。由于放大倍率的增加，在放大信號的同時也會將前端信號任何微小失真、干擾等都隨之放大，到了輸出級這種失真情況就會非常嚴重，聲音嚴重惡化，變得非常粗糙，沒有音樂感。但這款 Pass Labs X600.5卻絲毫沒有這種現象，我這次試聽搭配 Volent泰來 PL-2S書架箱和Vivid G2落地箱，都能感受到 600W輸出能力的后級，竟然能獲得細膩如單端膽機的音質表現，不但全無粗糙感，在大動態輸出或者音樂氣氛推上高潮的大合奏時，X600.5能表現得輕松自如，在音色和控制力方面均非常出色。試過用 150W功率的合并機推 G2，要獲得足夠聲壓似乎也沒有困難，但大動態控制力卻始終略欠寬松感。當擁有 600W大功率輸出的 X600.5搭配同廠的 IN-30A合并機充當前級組成一套系統上場時，我猛然發現此時的 G2是如此的令人振奮，這個搭配的聲音能量非常雄厚但毫不張揚；音場密度奇高，音場中各種樂器、人聲的結像是如此的實在和活生；質感鮮明而又細膩，大動態的氣勢更是示范級的權威……
