德國 Audionet Pre I G3前級 電路細節精細考究
2017/12/13 17:15:24
|
Audionet旗下器材雖然看起來方方正正，并沒有什么與眾不同之處，但是從醫療工程研究轉入音響界的他們，講求精密的電路設計，任何制造細節毫不馬乎，讓Audionet器材的規格數據有極為優異的表現，Pre I G3前級便是絕佳的例子。
根據原廠提供的資料，這臺前級全為音質考量而打造，像是電壓調變便采用極為穩定的砷化鎵元件作為電壓的基準，而電容也特別選用帶有絲質介電質的電解電容以及能夠承受高電流的薄膜電容，就連電容焊接的角度也都一一考量，避免訊號在行進階受到任何損失，內部配線更采用發燒友夢寐以求的鍍金銀線，總而言之，Audionet在設計這臺Pre I G3時，就是要將失真與噪訊盡可能降到最低。
Pre I G3將電路做到極小化，以達到最短路徑的目的，讓在輸入級采用單片雙FET晶體作為緩衝，增加輸入阻抗，避免前端器材受到不必要的干擾，而驅動級部分采用直流電藕合設計，避免失真。此外，音量與左右聲道平衡控制電路采用線性極高的電阻與鍍金繼電器陣列，而輸出級則以反應速度極快的OP放大以及高偏壓設計的離散式A/B類擴大，加上輸入與輸出級皆由電壓調變電路控制，讓聲音的失真盡可能降到最低。

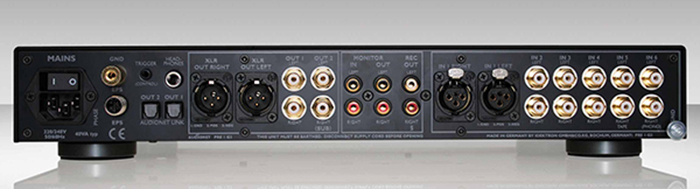

這臺前級采用先進的微電腦控制，其控制電路采用獨立的電源，避免與音訊電路互相干擾。透過內建軟體的控制，Pre I G3不但可以輸出超低音的左右聲道訊號，還能夠選擇關閉耳擴輸出或是開啟劇院直通模式。Pre I G3搭載豐富的輸出入端子，除了可同時連接6臺不同的訊源，更可以將輸出訊號連接至兩臺后級，實現雙單后級推動喇叭的渴望。原廠還針對這臺前級推出MM/MC唱放模組，讓您享受聆聽黑膠的樂趣。
器材規格
Audionet Pre I G3前級
型式：前級
類比音訊輸入： 鍍金鐵氟龍絕緣 RCA Line-In 端子×5對
鍍金 XLR 平衡端子×1對
鍍金 RCA Line-In 端子×1對
類比音訊輸出： 鍍金鐵氟龍絕緣 RCA 端子×1對
鍍金 XLR 平衡端子×1對
鍍金鐵氟龍絕緣 RCA 超低音輸出×2
鍍金鐵氟龍絕緣 RCA Record輸出 ×1對
鍍金鐵氟龍絕緣 RCA Monitor輸出 ×1對
其他輸出入端子：遙控用Audionet Link Toslink光纖輸出out×2，
Link 2可透過電路切換
3.5 mm 12V trigger輸出
EPS外接電源專用5-pin端子
6.3 mm耳機輸出端子
鍍金接地端子
Technical Data
頻寬：0 – 3,000,000 Hz (-3 dB，直流藕合)
總諧波失真：-110 dB @ 20 Hz to 20 kHz @Vin=4.5 Vrms
訊噪比：120 dB @ 1kHz @ Vin, max
跳躍率：10 V/μsec
分離度：聲道：100 dB @ 20 kHz
輸出：108 dB @ 20 kHz
輸入電平：最大 5 Vrms
輸入阻抗：line 82 kΩ
XLR 15 kΩ
輸出電平： line最大8 Vrms
XLR最大16 Vrms
耳機最大8Vrms (最大增益 6dB)
輸出阻抗： line、XLR 22 Ω
耳機 47 Ω
電源：220…240 V / 50…60 Hz或110…120 Volt / 50…60 Hz
功率消耗： 待機< 1 W， 最大 50 W
尺寸：寬430 × 高70 × 深310（mm）
凈重：6 kg
